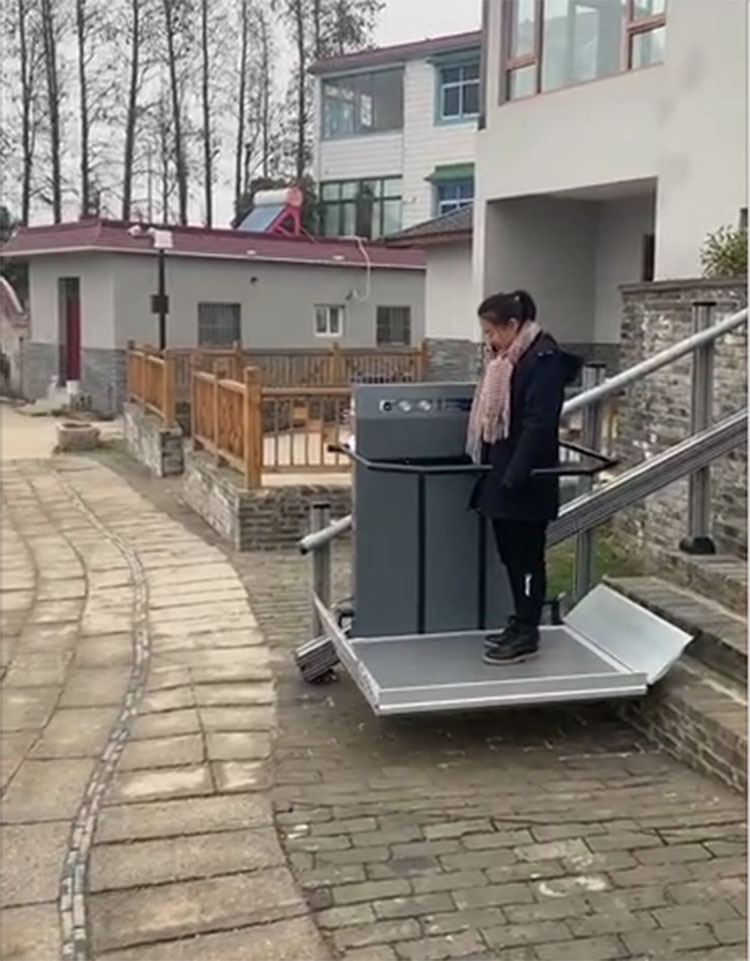

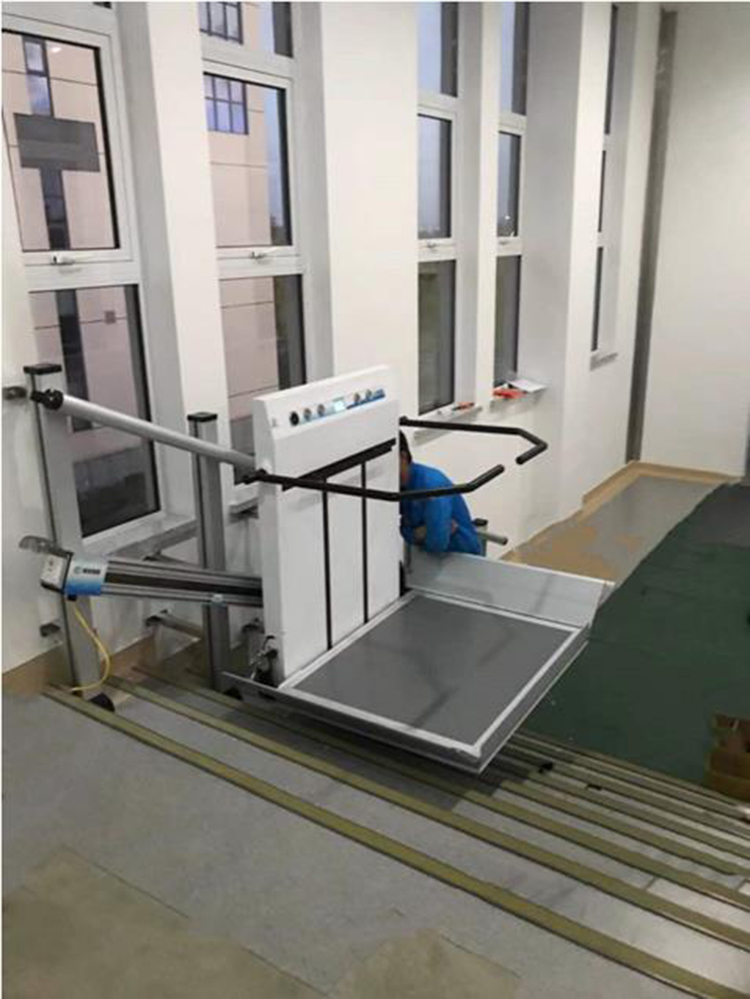

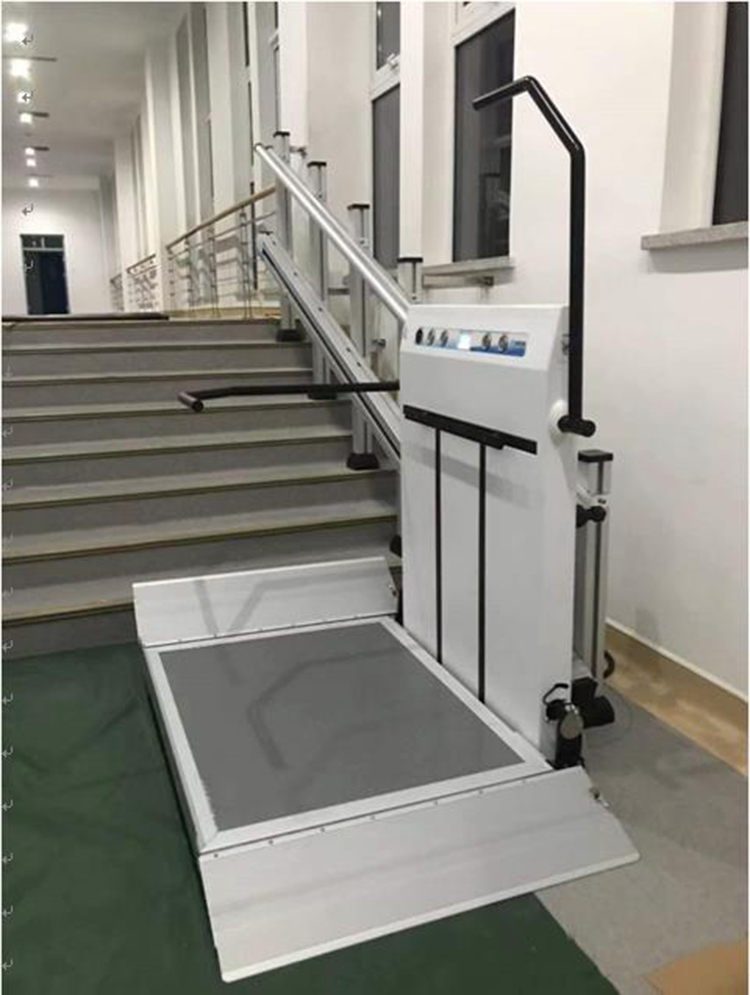

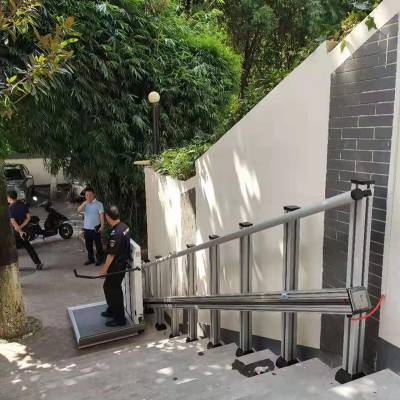

斜挂式残疾人升降平台主要为使用轮椅者提供上下楼梯的服务，其一般结构型式如下图所示。为了防止平台倾翻，设2根导轨。斜挂式轮椅升降平台主要由工作平台、支承架、护栏组成，主体是钢结构。工作平台是升降机的工作部分，表面复有防滑材料。平台的3个外向面都安装有安全护板，当平台运动受阻时，能使升降机停止运动。平台在不使用时可以向上折叠，以减少占用空间
斜挂式残疾人轮椅升降机的基本功能：
v 全自动运行：无需人工干预，自动折叠、归位。
v 手控操作系统：手动控制切换开关，可以手动控制平台辅助驱动系统动作。
v 运行警示，设有声音和灯光两种警示方式。
v 自动加减速：平台即将远离/到达着陆点时，自动加/减速。
v 自检系统
v 智能充电
v 非正常操作不能运行
v 安全踏板及安全围栏不到位不能运行
v 非接触式及接触式感应障碍物提前停止运行，障碍物移开自动继续运行。
v 平台异常运行保护装置(安全保护系统)
v 极限限位自动停止运行保护装置
v 过电继电保护装置
v 运行中紧急停止装置
v 可与外部火警或警报系统联动
v 主踏板平台防滑花纹与喷漆，防滑系数不低于0.85
v 操作简便
v 智能无级变速
v 适用性广泛
v 远程遥控器控制
平台主要技术参数:
|
标准载人平台尺寸 |
1100毫米×800毫米 |
|
额定负载 |
250公斤 |
|
速度 |
0~7M/MIN |
|
离开或达到楼梯平台时减速 |
|
|
驱动系统 |
1.5KW－VVVF紧凑型驱动系统 |
|
导轨 |
独立驱动系统与轨道成整体，导轨及立柱材质均采用不锈钢 |
|
电源 |
AC 220/380V 50Hz-60Hz、15A |
|
通信 |
载波通信 |
|
载人平台操作系统控制 |
无锁恒压方向按钮开关，DC24V，装有急停开关 |
|
呼叫站操作控制 |
无锁恒压平台运行方向开关；载人平台收、放恒压开关；电源锁，DC24V |
|
表面涂层 |
经久耐用的静电喷塑及烤漆、海灰色涂料、不锈钢打磨以及标准颜色可以自由选择 |
|
弯曲的安全臂 |
全自动安全臂安装在平台上部880毫米处 |
|
步行者安全警示灯 |
安装在平台地板前后两端，琥珀色发光灯管 |
|
超速安全装置 |
安装在导轨底部，含有机械超速传感器和制动闸，电子驱动断流保护器 |
|
遇障碍即停 |
载人平台底部和坡板的安全感应板可以探测障碍物，如遇障碍即令平台停止运行 |
|
手动切换键 |
紧急情况时可以手动下降平台和折叠载人平台 |
|
驱动系统 |
绳轮链驱动系统 |
|
导向系统 |
模块式轨道系统 |
|
控制系统 |
PLC控制 |
|
过载保护 |
过电流继电器控制 |
|
护板形式 |
翻板（三侧安装、两边自动） |
|
紧急停止 |
按下紧急按纽开关可控制机器运行 |
|
安全联锁 |
平台异常不能使用、安全防护不到位不能运行。 |
|
安全触板 |
运行中安全触板遇障碍物，运行立即停止 |
|
断电控制 |
无电或故障时，手动控制收起平台 |
|
安全翘板 |
上升时翘起 |
|
感知面与感知边 |
底板，主体，侧板安全传感器、用以感知障碍物 |
|
限速控制 |
智能变频控制，启动低速，直线加速，转弯减速 |
|
安全锁匙 |
专用钥匙控制，专人专管 |
|
牵引方式 |
绳轮链驱动，并为上导轨开槽。 |
|
安全保护系统 |
独立的安全保护系统 |
|
动力机构 |
独立 |
|
操作 |
独立操作钥匙，开启平台控制柜内稳压开关和呼叫站着陆开关 |
|
靠位置、停放位置 |
低位 |
|
暂停按键 |
在设备各停靠点以及平台上均配有暂停按键，配有步行者安全警示灯 |
|
非接触式感应器探测运行方障碍物 |
载人平台配有红外线感应器探测运行方障碍物，如遇障碍平台停止运行 |
|
手控系统 |
紧急情况时可以手动下降和折叠载人平台 |
|
报警装置 |
配有紧急呼叫帮助按钮、不同情况不同声音报警 |
|
无线遥控器 |
在紧急情况或操作人员控制时使用 |
|
外观颜色 |
银色/客户可自定选择 |
|
端站指示灯 |
配有运行、检修及平台运行指示灯 |
|
可折叠座椅 |
配有安全带和气动弹簧自动收起 |
我们的服务宗旨：客户的满意，我们的追求。让产品更具人性化，更贴合使用，尽可能满足客户需求。
龙宇机械全体员工，竭诚欢迎广大用户莅临洽谈。
